CAD中構造線的繪制

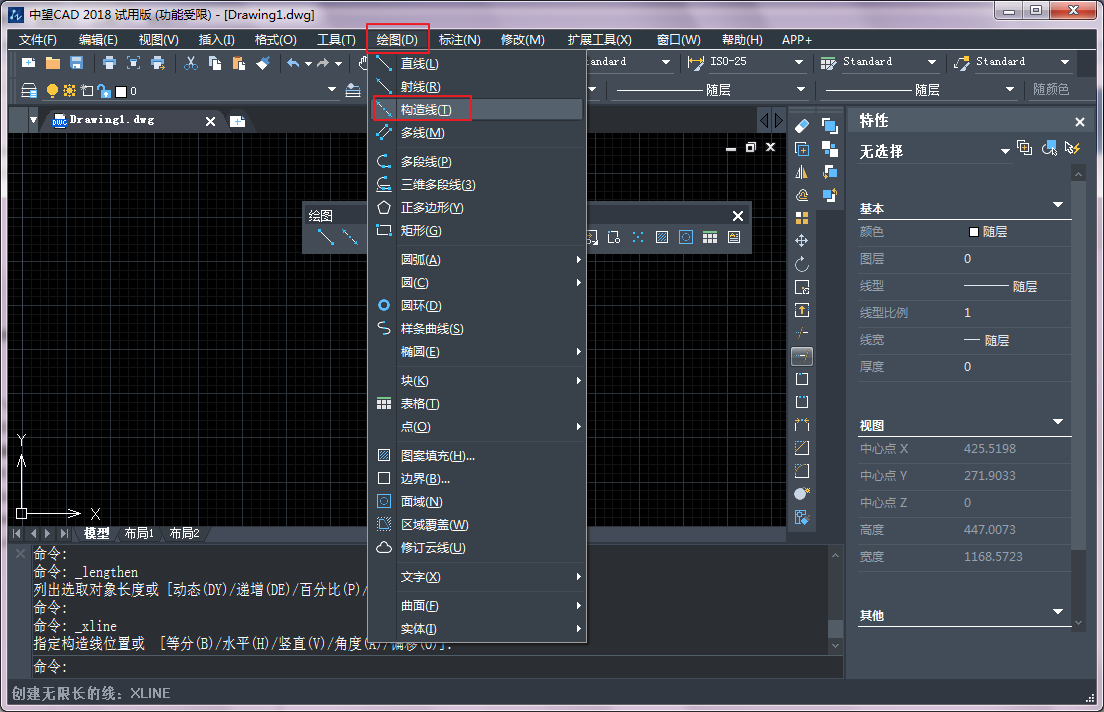

中望CAD為用戶提供了兩種繪制輔助線的工具，那就是【構造線】和【射線】。其中，【構造線】命令用于繪制向兩端無限延伸的直線，所繪制的構造線通常用于作圖時的輔助線，不可以作為圖形對象的一部分?？梢栽诓藛螜谥羞x擇【繪圖】——】構造線來調出此命令，如下圖，也可以在命令行輸入Xline或點擊繪圖區域中的按鈕
。使用構造線命令，不僅可以繪制水平、垂直的繪圖輔助線，還可以繪制具有一定角度的輔助線以及繪制角的等分線。
【繪制水平、垂直構造線】：使用【構造線】命令中的【水平】和【垂直】選項，可以繪制無數條水平和垂直的輔助線。
【繪制傾斜構造線】：使用【構造線】命令中的【角度】選項，可以繪制具有任意角度的繪圖輔助線。
【繪制角的等分線】：使用【構造線】命令中的【二等分】選項，可以胡子任意角度的角平分線。
下面通過繪制某個角的二等分線，學習【二等分】選項功能：

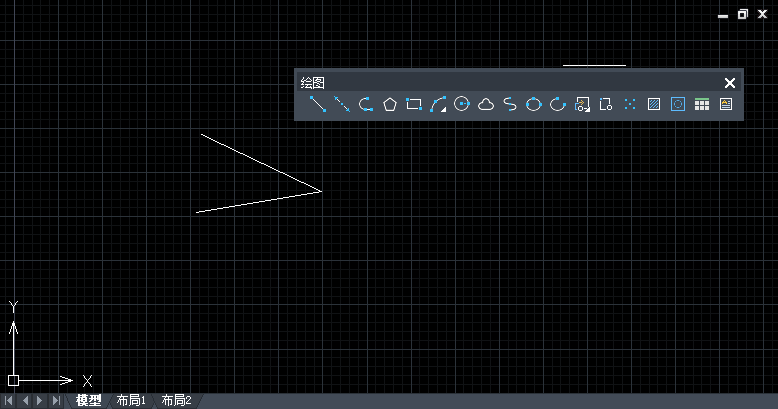

首先執行直線命令，繪制出下圖所示的相交線。
然后單擊構造線按鈕，根據命令行提示繪制等分線。
推薦閱讀：CAD樣條曲線及其選項設置
