我們知道，在CAD中，可以用到CTRL、ALT、SHIFT與字母組合形成的快捷鍵來進行一些快捷的操作，比如新建、保存、全選、復制、粘貼等等。對于Ctrl鍵的使用大家已經很熟悉了，這里不再重復介紹，今天我們主要介紹一下Shift鍵的使用。SHIFT鍵除了可以跟其他鍵包括字母鍵共同形成成組合鍵以外，還有很多特殊的用途，這里就簡單介紹一下SHIFT鍵在CAD中的使用技巧。

一、從選擇集中刪除對象

當要從選定的圖形中去掉一部分圖形時，可以按住SHIFT鍵，然后單擊或框選要去掉的圖形。

二、畫圖時臨時切換成正交狀態

我們不打開正交畫線時，按住SHIFT鍵就可以臨時切換成正交狀態，有不少設計人員習慣于這樣操作，如果只是其中一兩段要繪制成水平豎直狀態，比用F8切換正交更方便一些。

三、將圖形添加到選擇集（關閉累加選擇時）

如果我們關閉了累加選擇（變量PICKADD設置為0，選項對話框中勾選“按住SHIFIT鍵添加到選擇”）時，要想將新選擇的對象添加到選擇集中，就需要按住SHIFT鍵后選擇新對象。當然默認狀態下累加選擇是打開的，我們無需按住SHIFT鍵。

四、選擇多個夾點進行編輯

當選中某個圖形后，我們可以選中夾點后進行拉伸、旋轉、縮放等操作，在選夾點的時候按住SHIFT鍵，就可以一次選擇多個夾點，然后對多個圖形同時進行操作。

五、SHIFT+鼠標右鍵，打開對象捕捉快捷菜單

繪圖時我們通常會打開幾種常用的捕捉方式，在需要臨時使用其他捕捉方式時，我們可以輸入捕捉方式的英文簡寫，也可以按住SHIFT+鼠標右鍵，在彈出的菜單中選擇。

六、關閉自動顯示對象捕捉追蹤矢量后按SHIFT間顯示追蹤矢量

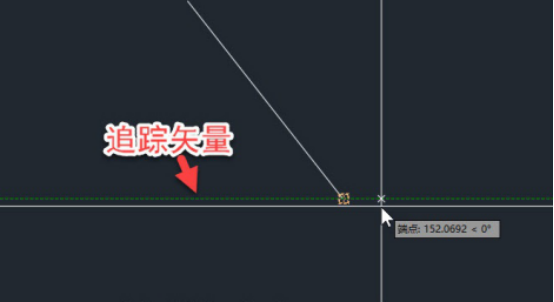

當我們打開底部狀態欄的對象捕捉追蹤后，當繪圖時捕捉到一個點出現捕捉標記，當光標移開的時候，會出現虛線的追蹤矢量，如下圖所示。

在打開了對象捕捉后，光標沿著追蹤軸移開捕捉點的的距離超過靶框的大小后，捕捉標記仍會顯示出來，鼠標單擊一下，將定位到光標所在點，而不是定位到捕捉點處。也就是說追蹤矢量可能會影響點的定位，在出現捕捉標記時卻沒有定位到捕捉點處。如果在繪圖中遇到類似的問題，可以將自動顯示關閉，改成按住SHIFT鍵才出現追蹤矢量，如下圖所示。

七、切換修剪和延伸

修剪TR或延伸EX圖形時，可以按住SHIFT間切換這兩個命令，執行的是修剪命令，按住SHIFT鍵就可以臨時切換成延伸，反之亦然。

八、SHIFT加鼠標中鍵拖動

按住鼠標中鍵拖動時，默認是視圖平移的操作，如果按住鼠標中鍵拖動時按住SHIFT鍵，就會變成三維環繞，松開SHIFT鍵就會馬上恢復成平移，在觀察三維圖形的時候，也比較方便。

按住CTRL和SHIFT后按住鼠標中鍵拖動時可以看到一個綠色的環繞標記，相當于自由動態觀察（環繞）。
