在CAD中如果想突出一些圖層，就可以把那個圖層下面的圖層遮蓋住，這樣就只能看到上面的圖層了，下面分享CAD中把下面的東西遮住的教程，大家可以參考學習一下我們提供的步驟。

如何將原有圖形遮住，將文字信息或其他圖形覆蓋住原有的圖形，且并不影響原有圖形。此方法可以大大減輕刪除原有圖形的反鎖工作，為CAD民工們謀福祉。

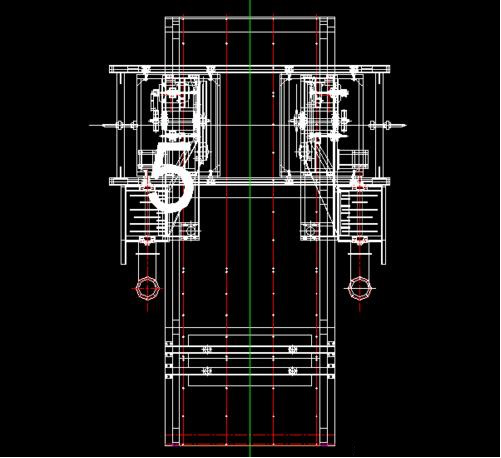

1、如圖所示，文字5在這個設備上，這樣標注看不清，若刪除線段比較麻煩，但刪除了以后修改補上又比較麻煩，現(xiàn)在我教大家一個辦法，將5標在這個設備上凸出顯示，并遮蓋原有的設備，但原有線條又不刪除的好辦法。

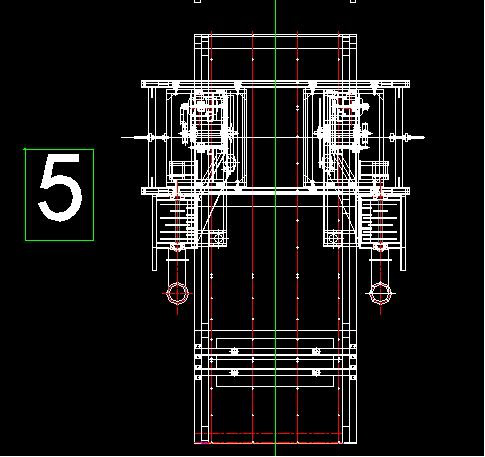

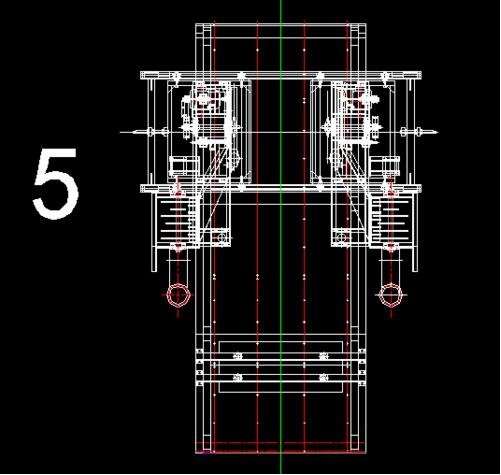

2、首先將5這個文字移除設備之外，輸入wipeout 命令繪制一個矩形并回車，將5這個文字包起來，此時5已被覆蓋，點擊矩形內部，選中5，點擊前置命令，此時文字便凸出顯示。

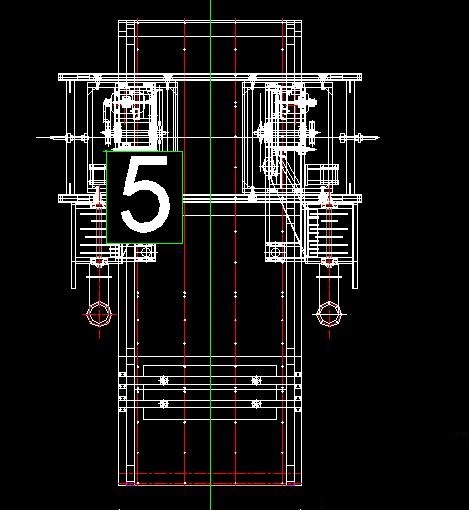

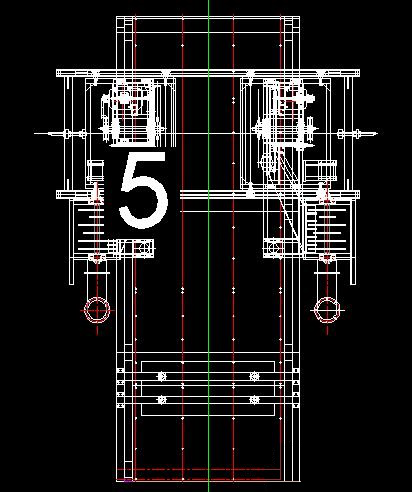

3、將矩形和文字一起移入圖形中，輸入wipeout回車，F(xiàn)回車， off回車,大功告成。

注意：

如果想恢復圖形，輸入wipeout回車，F(xiàn)回車， on回車即可。出圖前wipeout線段可以一直體現(xiàn)，出圖之前關閉即可。
