絕對坐標與相對坐標

在CAD為繪圖空間提供了一個世界坐標系，我們稱之為絕對坐標。

此外，CAD還有另一種坐標——相對坐標。每一個絕對坐標均參照坐標原點而言，而相對坐標則以其前一點為計算參照。

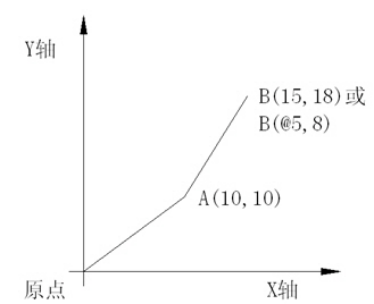

比如，下圖中B的相對于坐標原點的絕對坐標為（15，18），而相對于其上一點——A的相對坐標為（5，8），圖中的“@”符號表示相對的意思，事實上，我們在進行相對坐標輸入時也需要帶“@”符號。

坐標表示方法

不管是絕對坐標，還是相對坐標，有兩種常用的表標方法——笛卡爾坐標和極軸坐標，因此在進行坐標輸入時，CAD也提供兩種對應的坐標輸入方法。

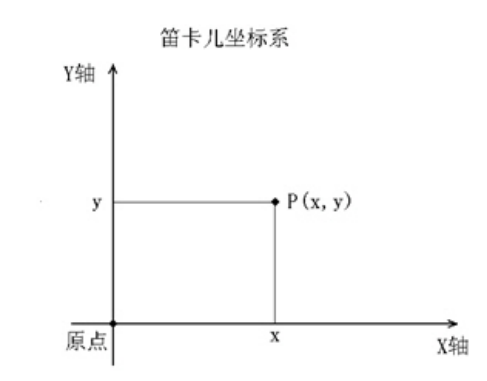

平面上的笛卡爾坐標系由一個原點和兩個通過原點的、相互垂直的坐標軸構成，如下圖。平面上任何一點P都可以由X軸和Y軸的坐標所定義，即用一對坐標值（x,y）來表示一個點的坐標。例如，某點的笛卡爾坐標可以表示為（3,4）。

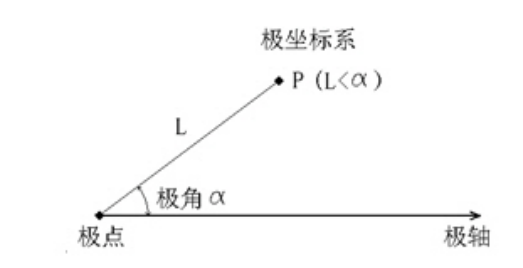

極坐標系由一個極點和一個極軸構成，如下圖。極軸的方向?yàn)樗较蛴?，平面上任何一點P都可以由該點到極點的連線長度L（>0）和連線與極軸的交角a（極角，逆時針方向?yàn)檎┧x，即用一對坐標值（L<</span>a）來定義一個點，其中“<</span>”表示角度。例如，某點的極坐標為（5<30）。

 坐標輸入

在二維圖形中，如果用笛卡爾坐標來表示絕對坐標，分別輸入其X軸、Y軸坐標即可，如（10,20）。

 如果用極坐標來表示絕對坐標，其格式為：距離＜角度。

如果用笛卡爾坐標來表示相對坐標，只需分別輸入點的位移增量，其格式如“@10,20”。

如果用極坐標來表示相對坐標，其格式如“@10<20”，表示該點距上一點的距離為10，和上一點的連線與x軸成20度。

 利用坐標輸入來繪制直線

1、輸入L，回車，或單擊直線按鈕，啟動直線繪制命令。

2、在命令行輸入0,0，回車，確定直線第一點。

3、在命令行輸入@10,0，回車，繪制一條沿X軸方向長度為10的直線，

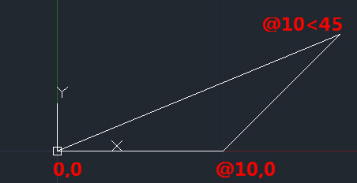

4、在命令行輸入@10<45，回車，繪制一條長度為10，與X軸正向角度為45的直線，如下圖所示。

5、輸入C，回車，完成一個閉合的三角形，如下圖所示。

注意：上面的相對坐標在命令行輸入時要加上@，如果在圖形窗口的動態輸入框中輸入不必加上@，因?yàn)閯討B(tài)輸入默認輸入的就是相對坐標，如下圖所示。

總結：坐標系是CAD提供的三維空間的基準，有了這個基準，就可以準確定位點、線、面之間的相互位置關系，可以更好地繪制圖形和模擬現實的效果。了解坐標系和掌握坐標輸入的各種方法，是學會CAD繪圖的基礎。
