當新手學習用CAD繪制圖形的時候，我們需要養成分析如何繪制好我們圖的習慣。
在此后我們繪制過程中遇到的問題就會相應減少許多，接下來我們看一下，當我們需要繪制下圖的時候，我們該注意該分析的方向是什么。

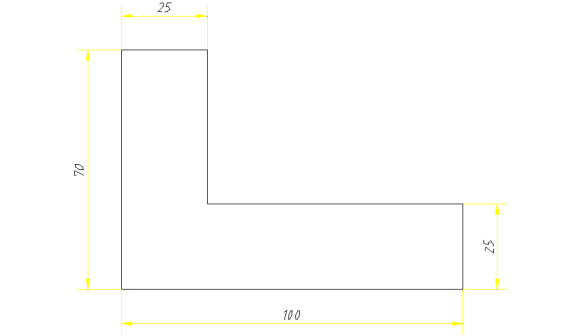

示例：
首先需要先分析一下這個圖形對象：圖形中只有線段，沒有圓弧等其他對象。線段中只有水平和鉛垂線段。
然后在看尺寸：尺寸有100、70和兩個25MM。
最后看圖形的形狀：形狀的分析，因人而不同。但這個階段需要大家自己練習。
形狀分析一：由六個線段組成，這是最先可以想到的 使用PLINE命令配合F8功能完成此圖形。

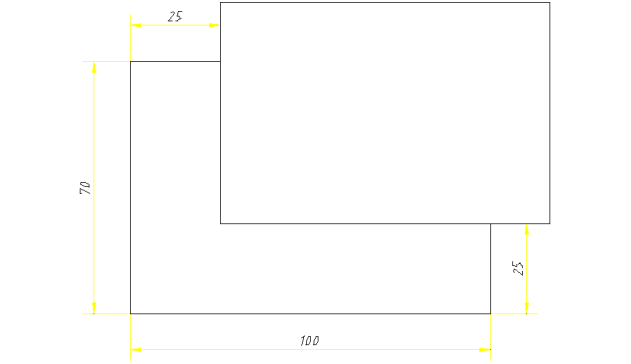

形狀分析二：由一個矩形減去一個矩形組成。如圖：
形狀分析三：由兩個矩形組成(有兩個組成方式）。如圖：

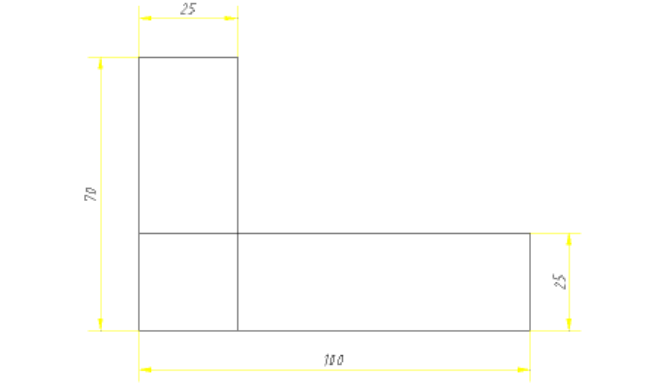

形狀分析四：由三個矩形組成。如圖：
以上步驟，是我們拿來圖形的分析工作，是必須的階段。當我們有了這些分析過程，才能夠有繪制此圖形的方法。
