我們在繪制復雜的CAD圖畫的時候， 需要讓看圖的人看懂自己的圖，就必須帶點中文的注釋，這時候我們肯定要多到多重引線了。那么我們怎么繪制這個多重引線呢？ 我們來看看下面介紹的方法。

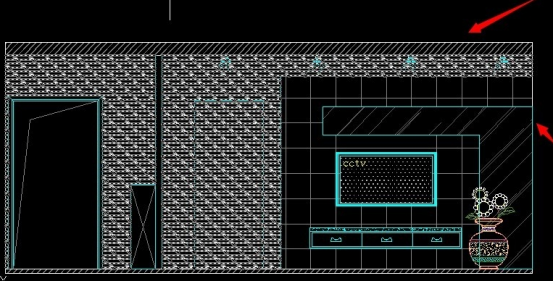

1. 我們可以看到下圖的電視墻立面的素材，我們將要在這里標出多重引線。


CAD如何繪制多重引線？


2.我們先打開【標注】-【多重引線】

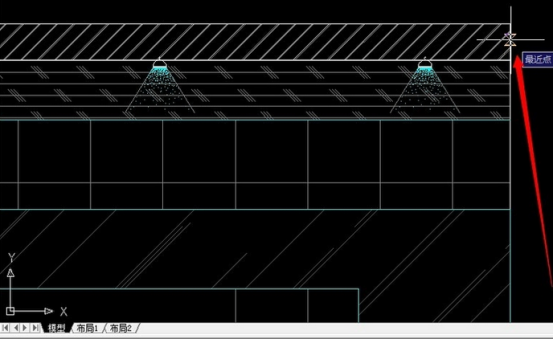

3.我們可以看到下面的畫面，出現提示【最近點】



CAD如何繪制多重引線？


4.單擊這個點之后，我們向右邊拖一段距離，就可以看到一條直線出來了。



5. 我們在里面輸入文字，輸入我們需要解釋的內容，最大可以設置到100，我們設置好了之后就單擊確定。

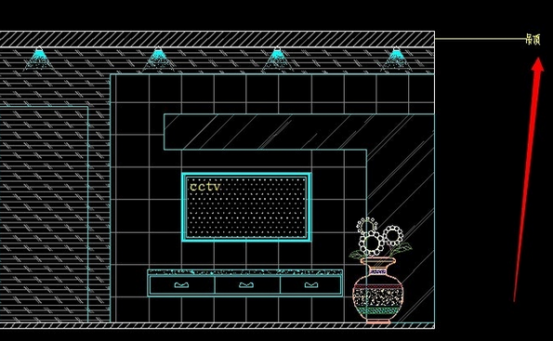

6. 確定完成后，我們就可以看到多重引線已經畫好了。


CAD如何繪制多重引線？

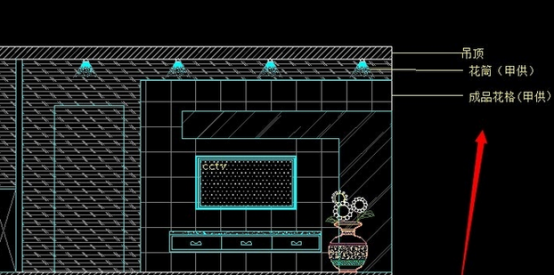

7.我們再復制多幾條引線出來，我們就可以看到下面的圖作為參考。


CAD如何繪制多重引線？


以上，我們就看到我們復雜的CAD圖已經被我們解釋清楚了。
