在CAD中常用到的都是圖塊，而組（GROUP）用到的人卻不多，而且在CAD的菜單欄中找不到這個命令。那么CAD中的這個組的創建組和編輯組有什么意義呢？

我們來解析一下。

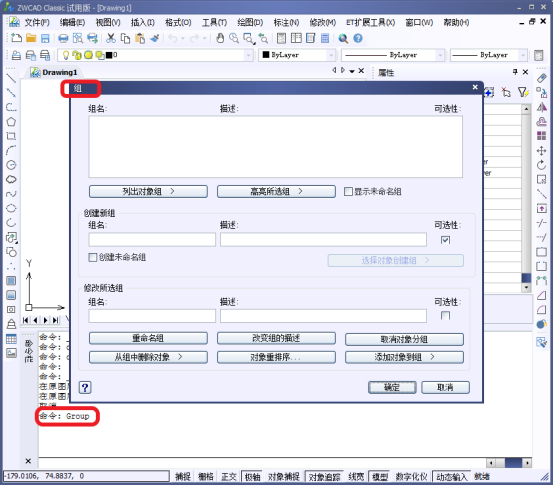

組簡單的來說就是一個命令的選擇集，當對象進行分組后，就可以通過名單或者名字將這個組內的對象一次性的選中，在我們中望CAD中只有輸入【G（Group）】這個命令來創建組，輸入這個命令后會彈出下面的對話框。

1. 創建組

創建組很簡單，取好名字或勾上“未命名的”后，點“新建”按鈕，然后在圖中選擇要編組的圖形，組就完成了。

2. 編輯組

在對象編組對話框中還提供了一系列修改組的功能，從上面選中組名后，點這些按鈕可以從組中刪除、添加對象，分解組，將組分解，對組進行重命名。注意其中一個“可選擇的”按鈕，每個組都有“可選擇的”狀態，點了此按鈕可以切換此狀態，當“可選擇的”設置為否時，雖然創建了組，但從圖中不能直接通過組來選擇組內對象。

那么就有人問了 組和圖塊的區別又是什么呢？

組就是一個選擇集，主要為了方便選擇，組中的對象仍是完全獨立的。而圖塊主要應用于圖紙中會重復使用的一些圖形，例如機械零件、建筑的門窗等等，圖塊相當于一個由多個圖形組成的集合，一旦定義后，可以在圖紙中重復引用。插入的塊參照作為一個獨立的對象，當然可以利用參照編輯或塊編輯對圖塊定義進行修改，修改了圖塊定義后，所有圖塊參照會自動更新。

圖塊可以重復利用，方便修改，可以定義屬性文字，在CAD高版本還可以定義參數和動作來生成動態塊，正是因為圖塊具有如此多的特性，在CAD中應用非常廣泛。
