在CAD的繪制過程中，我們會遇到需要繪制帶上根號的長度直線，但是我們?cè)撛趺纯焖倮L制出這樣的直線呢？

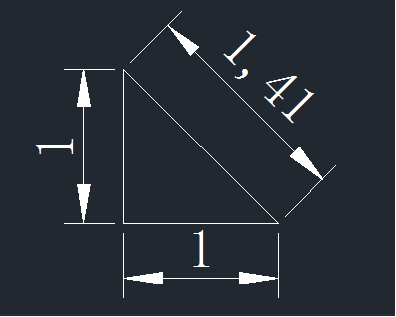

像我們面對根號2、根號3、根號5這些比較簡單的數字，我們完全可以利用勾股定理來解決的，比如說根號2 ，我們可以繪制出兩條垂直的長度為1的直線，斜邊鏈接起來的線就是根號2的長度。參考下圖。

CAD中如何繪制長度是帶根號的直線？

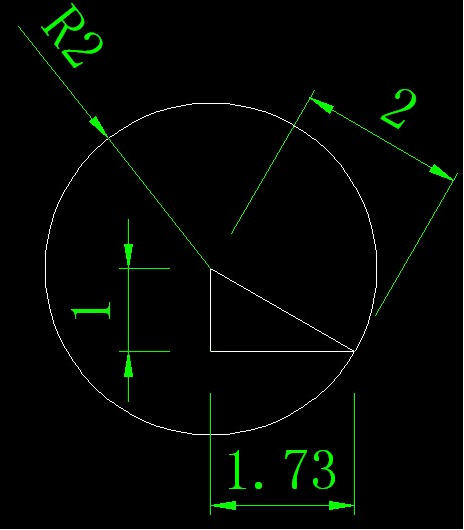

根號5的畫法類似，只是將一條支教邊長改成2就可以了，根號3比較麻煩一些，我們需要斜邊長度為2，一邊的直角邊是1，另一條的直角邊長度就是根號3了，畫法相對也會復雜些，我們要畫出一個半徑為2的圓形，參考下圖。


CAD中如何繪制長度是帶根號的直線？

對于我們可以用整數的平方數加減拼湊出來的這些帶著根號的長度，我們簡單的畫個圖的方式還是可行的，但是我們?nèi)绻S意的取某一個數值，比如22，根號22的長度直接用繪圖的方式可就不大好畫出來了。


當我們遇到這樣的情況，我們是有辦法解決的。在我們的CAD里提供了計算器的功能，在編輯圖形的屬性的時候，像頂點坐標時，計算器是很有必要的工具。

假設我們需要繪制一條根號22的線，我們可以以（0,0）作為我們的起點，隨意的繪制出一條水平的直線，選中的這個直線， 我們打開屬性框【Ctrl+1】，找到端點X坐標，點后面的計算機按鈕，打開我們的計算器。在計算器中輸入根號22之后，點擊確定即可，參考下圖。


我們或多或少會遇到上述的問題，但是通過這個問題，我們能借此復習一下勾股定理，也知道如何在CAD靈活運用計算器。
