CAD圖形旋轉水平

想把CAD圖形旋轉成水平，可以有以下兩種方法：

方法一：

參照法旋轉。啟動旋轉命令后在提示輸入角度選擇“R”，按空格鍵，在在提示輸入?yún)⒄战菚r(shí)指定圖形的兩個端點，然后輸入絕對角度值。

方法二：

對齊的方式旋轉。先繪制相應角度的直線，輸入命令“AL”。這時指定對象上的源點，與參考上的目標點。即可完成相應角度的旋轉。

【實戰】

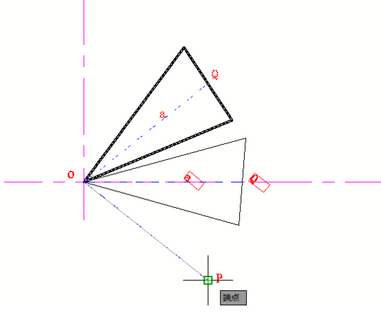

先在你的圖形左下角 畫十字正交線，然后在你的圖形中選一個中點Q與正交中點O作直線a，然后以正交的水平線來鏡像a得到P點，然后用旋轉命令，以原點o為中心點旋轉，終點選擇鏡像的端點P就行。

（旋轉前）

（旋轉后）
