CAD怎么顯示節點
想要在CAD繪圖里把節點顯示出來，可以有以下幾種方法：

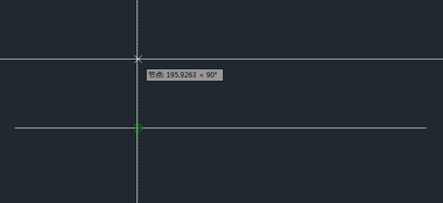

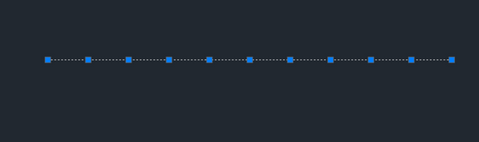

方法一：對于直線顯示節點，可以直接選擇線上的點，對于短的線，框選整個線段，即可顯示所有點。
方法二：在菜單欄里打開捕捉功能，設置捕捉到端點，節點。這樣繪圖時候就會顯示出節點

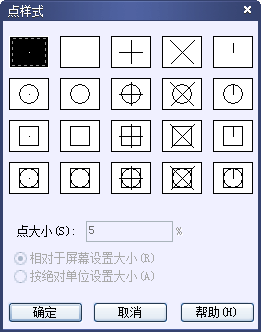

方法三：點擊在菜單欄上的【格式】>【點樣式】>選擇一個點樣式，再按確定。這樣在繪制線的時候就會顯示出節點了。
方法四：命令行輸入 DDPTYPE 再按空格確定，在彈出的點樣式對話框里面選擇“其他樣式”即可。
推薦閱讀：CAD圖案添加拾取點
