解決方法

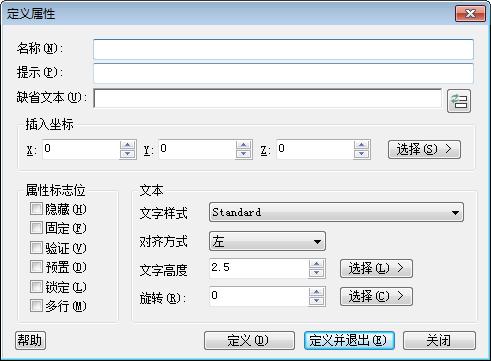

1、在命令行輸入【ATTDEF】，然后【回車】，打開【屬性定義】對話框。


? 隱藏

指定插入塊時不顯示或不打印該屬性值。

? 固定

再插入塊時賦予屬性固定值。

? 驗證

插入塊時提示驗證屬性值是否正確。

? 預置

插入包含預置屬性值的塊時，將屬性設定為默認值。

? 鎖定位置

鎖定塊參照中屬性的位置，解鎖后，屬性可以相對于使用夾點編輯的塊的其他部分移動，并且可以調整多行文字屬性的大小。

? 多行

指定屬性值可以包含多行文字，選定此選項后，可以指定屬性的邊界寬度。

? 標記

標識圖形中每次出現的屬性。使用任何字符組合（空格除外）輸入屬性標記。小寫字母會自動轉換為大寫字母。

? 提示

指定在插入包含該屬性定義的塊時顯示的提示。如果不輸入提示，屬性標記將用作提示，如果在“模式”區域選擇“常數”模式，“屬性提示”選項將不可用。

? 默認

指定默認屬性值。

2、填寫【屬性定義】對話框，單擊【確定】。


3、命令行提示：指定起點：在繪圖區指定文字起點。

4、重復第1、2、3步創建其余屬性文字。

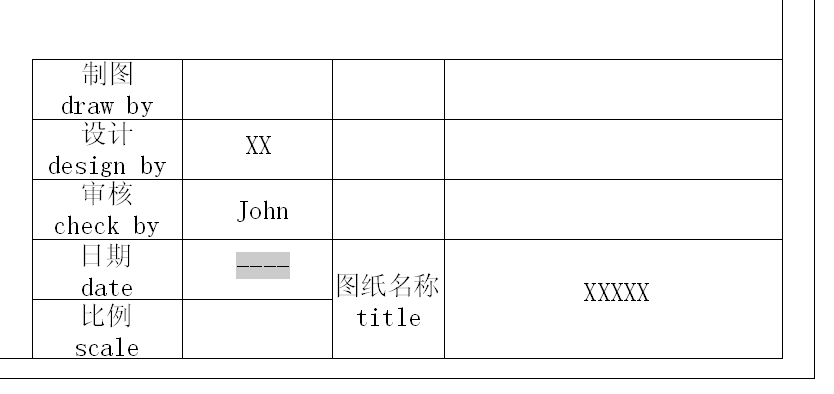

5、選擇所有屬性文字，使用【BLOCK】命令定義塊。

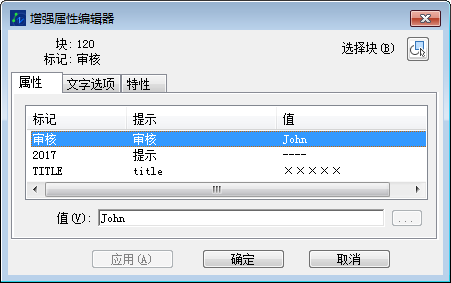

6、雙擊塊屬性打開【增強屬性編輯器】對話框查看、編輯屬性。
