在實際設計繪圖過程中，往往需要標注一些特殊的字符，這些特殊字符比較難從鍵盤上直接輸入，有時借助輸入法特殊符號也很麻煩。但是CAD軟件提供了相應的控制符，只要在文字輸入相應的控制符，軟件就會自動生成相應的特殊符號。下面是特殊符號的控制符表格。
控制符 | 含義 |
%%C | ?直徑符號 |
%%P | ±正負公差符號 |
%%D | （°）度 |
%%O | 上劃線 |
%%U | 下劃線 |

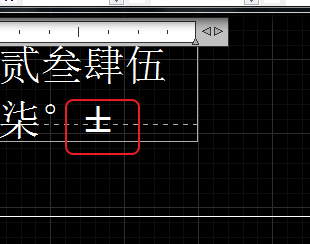

下面我們來做一個直徑符號的試驗。
輸入特殊控制符后，系統自動生成了特殊符號，常用的符號只有這幾個，記住不難，比到用的時候到處找，復制粘貼省事多了。
