機械作圖經常要做弧線與兩直線相切。最常見的繪制方法是利用弧線工具。
我們打開弧線工具，選擇“起點，終點，角度”選項，然后選擇兩條直線的端點，輸入角度“180”，這樣與兩條直線相切的弧線就出來了。

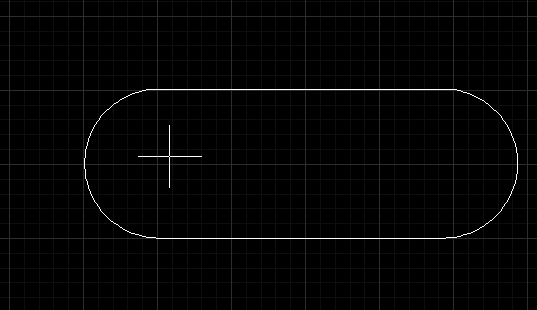

第二種方法是利用圓角工具。因為兩條平行線之間的圓角剛好是180度。我們輸入命令符“fillet”，然后直接選擇兩條平行線，這樣CAD軟件就會自動繪制出與兩條平行線相切的弧線。

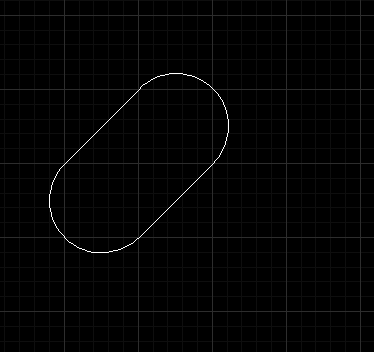

這個方法對于非水平平行的兩條直線也適用。
