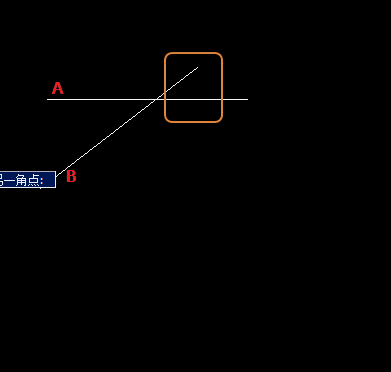

 CAD作圖過程中，會經常繪制線段與圖形。經過一系列的草圖中，就到了完善的時候了。這時，我們就會發現，很多線段相交后多出來了一些線頭。如下圖的A、B線段，相交后有多出來的線段。下面讓我們來修剪掉它。

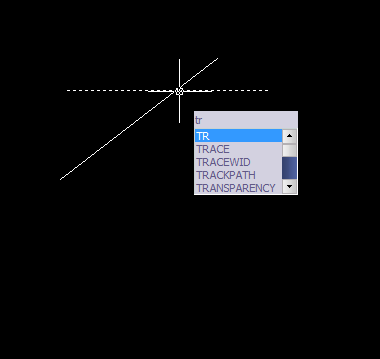

 我們先輸入修剪命令符“TR”，然后選擇線段。

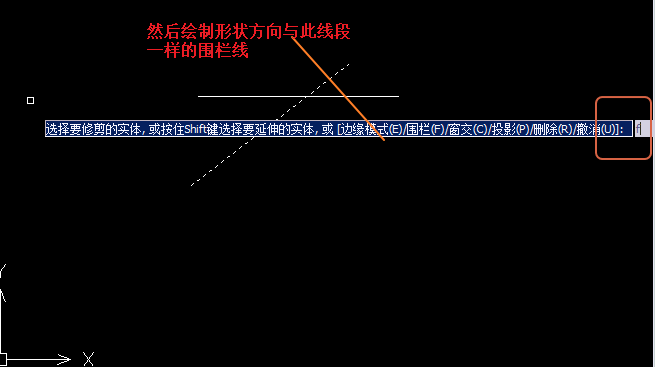

 然后使用圍欄工具進行欄選。選擇兩條線的突出部分。

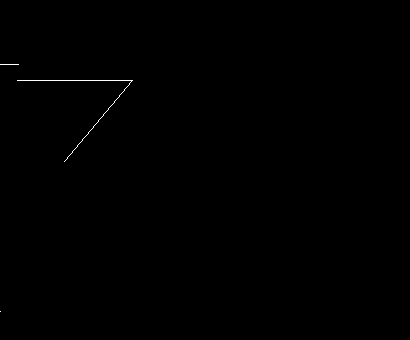

然后確定，這樣兩條線段相交后多余的線就被修剪掉了。

修剪還可以用“窗交命令”，選擇和平常界面上的窗交是一樣的，右下角向左上角拉選，這樣也可以做到快速修剪的效果。同時要注意的是，很多人剛開始修剪的時候發現只修剪了線段的一條。這個是因?yàn)樵谛藜暨x擇的時候沒有框選兩條直線，所以修剪命令只針對了一條，修剪后只修剪了一條線段的突出部分。我們可以在修剪前對兩條線段都進行選擇解決這個問題。
