CAD插入塊方法和其快捷鍵

很多人學習CAD軟件的時候經常遇到需要用到插入自己繪制在別的文件的圖形，或者是拿到別人的設計圖紙時需要插入一些器件，這時候怎么辦呢？這就需要用到CAD軟件中的插入塊功能了。插入塊功能一般有兩種模式。

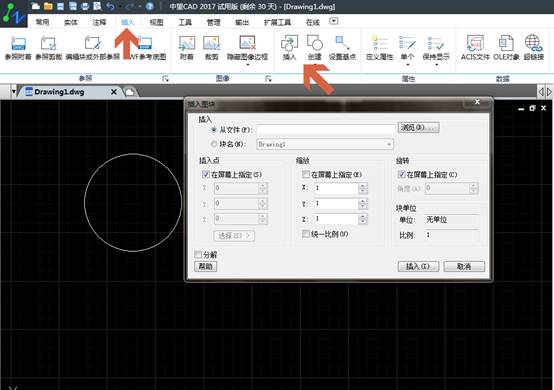

一是通過菜單之中的工具欄選擇插入->塊 1、 打開CAD軟件，選擇插入，然后找到塊的菜單，選擇插入

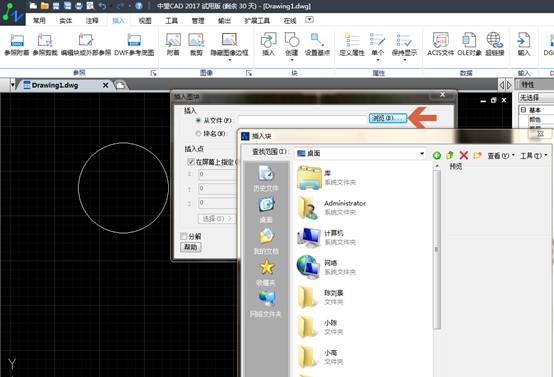

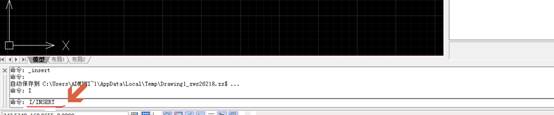

第二是通過在命令行中輸入快捷鍵I或者輸入insert實現，注意是兩者之中的一項就可以，為了方便表述，圖中兩個都標示了出來。 通過這兩種方式就可以選擇要插入的文件

如果你還需要插入多個圖塊，是多個相同的圖塊，采用整齊陣列排序，可以在命令行中輸入MINSERT（陣列插入圖塊），選擇參數實現。如果是需要圍繞一個圓形物體插入圖塊，可以通過命令行輸入 DIVIDE（定數等分插入圖塊），現在參數實現。
