CAD繪制圖塊多種多樣，數量也成千上萬，因此要想一個個地找圖塊，顯得有些不方便，這時候就需要一些竅門了。這里介紹一種方法，希望對大家有所幫助。另外此方法不僅適用于塊，還適用于圖片等其他。

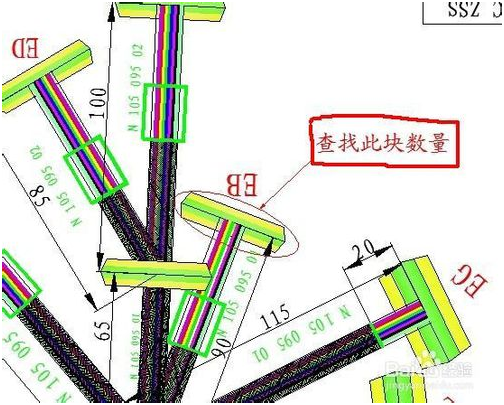

以下圖為示例，我想知道該圖中塊的數量，我該如何查找呢？具體操作步驟如下。
第一步：打開圖紙，輸入快捷鍵“fi”，按空格鍵，會彈出“對象選擇過濾器”。如下圖所示。
第二步：在“選擇過濾器“里邊選擇”塊名“。點擊“選擇”，在里面找到需要選擇的塊。
第三步：添加到列表(L)，上面空白處會跳出相關信息，如果之前有其它信息把沒用的都給刪除，只留下該塊個數和塊名就好。
第四步：在彈出的窗口中點“應用”，如果想看其中一塊，只需選擇所要查看的圖形某一塊就可以了，如果想查看全部圖形，輸入“all”按空格鍵就可以了。

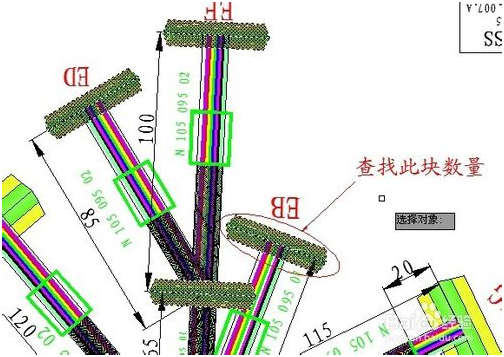

如果選擇all，最終結果如圖所示。
