設計師在做工程項目設計方案時，為避免圖紙產生重復或遺漏，通常會在圖紙的邊角位置備注圖紙屬性，除了常規的使用單行或多行文本進行編輯，中望CAD2018建筑版還提供了圖名標注功能，可直接生成圖紙的標注信息，修改操作也很便捷，從而幫助用戶節省繪圖時間。

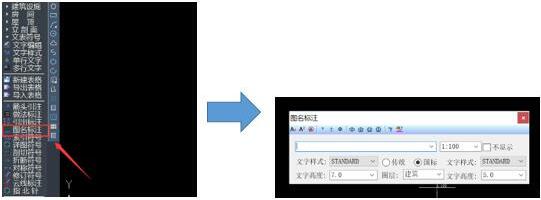

中望CAD建筑版的圖名標注功能的具體使用非常方便，設計師只需點擊左側文表符號，在下拉列表中找到“圖名標注”或者輸入快捷命令“TMBZ”就可調取該功能。在“圖名標注”參數框中，輸入該圖紙名稱之后可點選輸入框上方的文字編輯工具以及圖形符號等，快速進行操作。

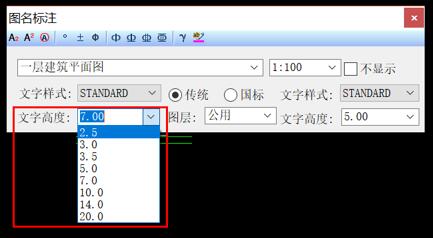

圖紙的出圖比例默認為1:100，如果設計師需要調整可以在下拉列表中進行選擇，若不需要將出圖比例顯示出來，可勾選“不顯示”。圖名標注的文字可根據要求自行選擇文字樣式；系統默認文字高度為7，這也是目前新的房屋制圖比例標準的高度，若有其他需要也可進行修改，十分人性化。

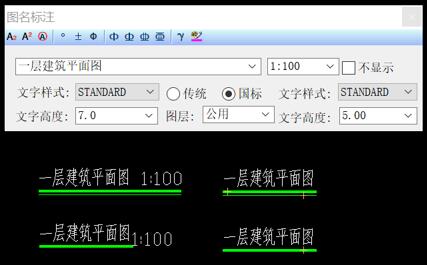

在中望CAD建筑版的圖名標注功能提供有傳統和國標兩個選項，對應的圖名標注的下劃線數量不同，傳統標注類型有兩條下劃線，而國標只有一條，設計師可在圖層中點選對應的圖層名稱，完成之后插入到圖紙合適的地方，回車或空格鍵確定即可。


若是設計師需要修改某一個圖名標注時，可直接雙擊文字進行修改，修改后點選空白處即完成。需注意的一點是：中望CAD建筑版具有全局功能，在點選傳統或國標后，退出該命令之后，軟件會根據最后選擇的一個圖名下劃線默認進行統一。

小結：中望CAD建筑版2018具備強大的繪圖和標注功能，同時在更多命令中還添加了符合設計師日常習慣的一些快捷操作，進一步幫助設計師提高工作效率。
